Bartek Podłączenie gniazdka z uziemieniem to jedna z podstawowych umiejętności, która może być przydatna nie tylko w kontekście remontów, ale również w codziennym życiu. Bezpieczne korzystanie z urządzeń elektrycznych jest niezwykle ważne, a odpowiednie połączenie z uziemieniem zapewnia ochronę przed porażeniem prądem oraz pozwala uniknąć awarii sprzętu elektrycznego. W tym artykule omówię krok po kroku, jak podłączyć gniazdko z uziemieniem, jakie narzędzia będą potrzebne i na co szczególnie zwrócić uwagę, aby zapewnić bezpieczeństwo podczas pracy z elektrycznością.
1. Dlaczego uziemienie jest tak ważne?
Zanim przejdziemy do samego procesu podłączania gniazdka, warto wyjaśnić, dlaczego uziemienie jest tak istotne. Uziemienie to proces, w którym energia elektryczna, która mogłaby niekontrolowanie przepłynąć przez obudowy urządzeń lub przewody, zostaje skierowana do ziemi. Dzięki temu osoby korzystające z urządzeń elektrycznych są chronione przed porażeniem prądem w przypadku, gdyby wystąpiła awaria izolacji lub urządzenie elektryczne miało zwarcie.
Dodatkowo, uziemienie pomaga zapobiegać uszkodzeniom sprzętu elektronicznego. W momencie, gdy dochodzi do wyładowania elektrycznego lub przepięcia, nadmiar energii jest odprowadzany do ziemi, co może uratować drogie urządzenia przed uszkodzeniem.
2. Jakie gniazdko wybrać?
Pierwszym krokiem w podłączaniu gniazdka z uziemieniem jest wybór odpowiedniego gniazda. W Polsce najczęściej stosuje się gniazda typu “Schuko” (znane także jako gniazda z uziemieniem), które mają metalowy bolec, pełniący funkcję uziemienia. Warto wybrać gniazdko dobrej jakości, najlepiej z certyfikatem bezpieczeństwa, aby mieć pewność, że będzie ono spełniało normy.
Istnieją również gniazdka z dodatkowymi funkcjami, takie jak zabezpieczenia przed dziećmi, ale w tym artykule skupimy się na podstawowym modelu, który spełnia standardy bezpieczeństwa.
3. Przygotowanie do pracy
Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego przed przystąpieniem do jakichkolwiek działań należy zapewnić sobie odpowiednie bezpieczeństwo. Oto kilka podstawowych zasad, które należy przestrzegać:
- Wyłącz zasilanie: Zanim rozpoczniesz jakiekolwiek prace związane z elektrycznością, upewnij się, że wyłączyłeś dopływ prądu do obwodu, na którym będziesz pracować. Możesz to zrobić, wyłączając odpowiedni bezpiecznik w rozdzielnicy elektrycznej.
- Używaj narzędzi izolowanych: Podczas pracy z elektrycznością należy stosować narzędzia, które mają izolowane rękojeści. To zapewnia dodatkową ochronę przed porażeniem prądem.
- Sprawdź napięcie: Przed rozpoczęciem pracy warto jeszcze raz upewnić się, że napięcie w obwodzie jest wyłączone, używając testera napięcia.
4. Narzędzia i materiały potrzebne do podłączenia gniazdka
Aby podłączyć gniazdko z uziemieniem, potrzebujesz kilku podstawowych narzędzi oraz materiałów. Oto lista niezbędnych elementów:
- Nowe gniazdko z uziemieniem (np. gniazdko typu Schuko)
- Wkrętarka lub śrubokręt
- Tester napięcia
- Skrzynka z bezpiecznikami i odpowiedni bezpiecznik
- Przewody elektryczne (odpowiedniej średnicy, zazwyczaj 2,5 mm² dla obwodów 16 A)
- Narzedzia do ściągania izolacji z przewodów
- Izolacja taśmowa (opcjonalnie, w przypadku potrzeby zabezpieczenia przewodów)
5. Podłączanie gniazdka z uziemieniem
Podłączanie gniazdka z uziemieniem to zadanie, które powinno być wykonane dokładnie i zgodnie z normami bezpieczeństwa. Poniżej przedstawiam szczegółowy opis kroków, które należy wykonać:
5.1. Wyłącz zasilanie
Pierwszym krokiem jest wyłączenie zasilania w rozdzielnicy. Należy to zrobić poprzez odłączenie odpowiedniego bezpiecznika, który kontroluje obwód, w którym będzie instalowane gniazdko.
5.2. Demontaż starego gniazdka
Jeśli w miejscu, w którym chcesz zamontować nowe gniazdko, znajduje się już gniazdko, należy je najpierw usunąć. Użyj wkrętaka, aby odkręcić śruby mocujące obudowę gniazdka. Następnie delikatnie zdejmij gniazdo z puszki, w której jest zamontowane.
5.3. Sprawdzenie przewodów
Sprawdź, czy przewody elektryczne w puszce są w dobrym stanie. Powinny być one dobrze zaizolowane i nie uszkodzone. Upewnij się, że przewody są odpowiednio długie, aby móc je podłączyć do nowych zacisków gniazdka. Jeśli przewody są zbyt krótkie, może być konieczne ich przedłużenie.

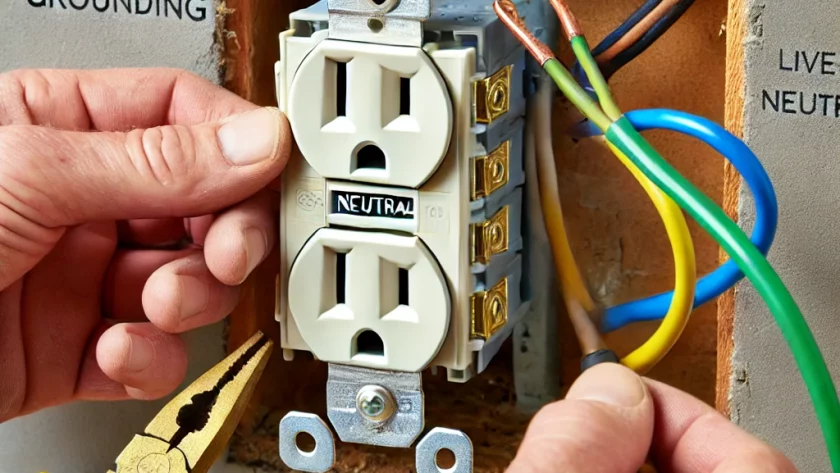

5.4. Podłączanie przewodów do gniazdka
W gniazdku z uziemieniem znajdują się trzy zaciski: jeden dla przewodu fazowego (zwykle oznaczony literą “L”), drugi dla przewodu neutralnego (oznaczony literą “N”) oraz trzeci zacisk, który służy do podłączenia przewodu ochronnego (uziemienia, oznaczonego jako “PE”).
- Przewód fazowy (L): Podłącz przewód fazowy do zacisku oznaczonego “L”. Warto pamiętać, że przewód fazowy zwykle jest brązowy lub czarny.
- Przewód neutralny (N): Przewód neutralny podłącz do zacisku “N”. Zwykle jest to przewód niebieski.
- Przewód uziemiający (PE): Przewód uziemiający należy podłączyć do zacisku uziemienia, który może być oznaczony symbolem ziemi (trzy poziome linie) lub literą “PE”. Przewód ten powinien być zielono-żółty.
Użyj wkrętaka, aby dokładnie dokręcić zaciski, upewniając się, że przewody są mocno zamocowane. Pamiętaj, aby nie dopuścić do poluzowania przewodów, ponieważ może to prowadzić do przegrzewania lub zwarcia.
5.5. Montaż gniazdka
Po podłączeniu wszystkich przewodów przymocuj gniazdko do puszki instalacyjnej, używając odpowiednich śrub. Upewnij się, że gniazdko jest stabilnie zamocowane, a przewody nie są nadmiernie napięte ani zagięte.
5.6. Sprawdzenie poprawności instalacji
Po zainstalowaniu gniazdka, ale przed włączeniem zasilania, warto sprawdzić, czy wszystko zostało poprawnie podłączone. Użyj testera napięcia, aby upewnić się, że przewody są prawidłowo podłączone. Sprawdź, czy przewód uziemiający jest połączony z metalowym bolcem uziemienia w gniazdku.
5.7. Włączenie zasilania
Jeśli wszystkie przewody zostały poprawnie podłączone, włącz z powrotem zasilanie w rozdzielnicy, a następnie sprawdź, czy gniazdko działa poprawnie. Możesz to zrobić, podłączając urządzenie elektryczne i sprawdzając, czy działa bezproblemowo.
6. Bezpieczeństwo i kontrola instalacji
Podłączanie gniazdka z uziemieniem to zadanie, które wymaga szczególnej uwagi. Pamiętaj, że każde niedopatrzenie może prowadzić do zagrożenia. Jeśli nie masz pewności, co do swojego bezpieczeństwa lub umiejętności, zawsze warto skonsultować się z elektrykiem, który pomoże w prawidłowym podłączeniu gniazdka.
Podłączenie gniazdka z uziemieniem jest istotnym elementem każdego domu, który zapewnia bezpieczeństwo użytkowania urządzeń elektrycznych. Pamiętaj, aby zawsze wyłączać zasilanie przed rozpoczęciem pracy, korzystać z odpowiednich narzędzi i materiałów oraz dokładnie sprawdzić połączenia przewodów. Jeśli nie czujesz się pewnie przy pracy z elektrycznością, warto skorzystać z pomocy specjalisty, który pomoże zainstalować gniazdko zgodnie z obowiązującymi normami.
